Projekt "Zg3": Schlusslichtlaternen Drucken



Die Blocksteuerung der NFM Hauptstreckenmodule macht es erforderlich, jeden im Anlagenbetrieb fahrenden Zug mit einem Zugschlusswagen auszustatten. Bei den NFM ist die Verwendung eines Zugschlußwagens sogar zwingend vorgeschrieben. Wir kennen nun verschiedene Lösungen, einen solchen Schlußwagen zu bilden. Im Rahmen des hier dokumentierten Projektes "Zg3" bieten wir eine Lösung mit elektronischen Zugschlusslaternen an, die als Verbraucher wirken und die Blocksteuerung mit korrekten Besetztmeldungen versorgen.

Da wir im Verein NFM einen größeren Bedarf an Schlusslichtwagen haben, haben wir dieses Projekt etwas breiter aufgezogen und uns dafür Anforderungen definiert, die wir mit dem Projekt erfüllen wollen. Die Schlußlichtlaternen sollen:

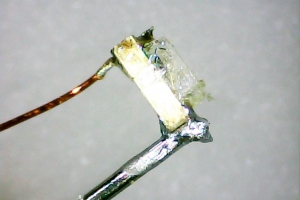

  • maßstäblich sein (das heißt, wir reden von einem Korpusmaß von nur 1,22 x 1,31 x 1,125 mm !),

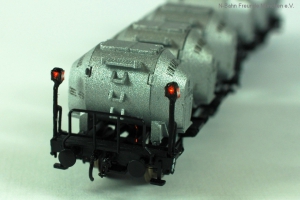

  • vorbildgemäß angebracht sein (das heißt, freistehend an der Position der Signalstützen wie beim Vorbild angebracht sein),

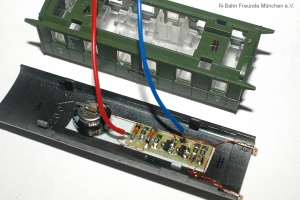

  • mit konstanter Helligkeit leuchten (auch bei längeren Fahrspannungsunterbrechungen oder Aufenthalt im Bahnhof),
  • auch in sehr filigrane Modelle einbaubar sein,
  • für Ausstellungsbetrieb ausreichend robust sein,
  • ohne teures Spezialwerkzeug montierbar sein,
  • zu einem vernünftigen Preis herzustellen sein.

Das Ergebnis haben wir erstmals auf der Internationalen Modellbauausstellung in Ried im Innkreis am 08./09.10.2011 der Öffentlichkeit vorgestellt.
Dort haben wir in mehreren Workshops den Zusammenbau der Schlusslichtlaternen unter dem Kamera-Mikroskop gezeigt  und den Einbau in diverse Modellgüterwagen erläutert.

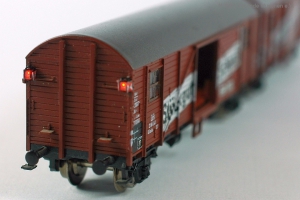

So winzig die Laternen auch sind, um so größer ist ihre Wirkung im fahrenden Zug auf der Modulanlage der NFM.

Unten steht die Bauanleitung und Beschreibung des Projektes "Zg3" zum Download bereit.
Die Fotos aus diesem  Projektes sind auch in der Bildergalerie hinterlegt.





Wegen der großen Nachfrage haben sich die N-Bahn Freunde München entschlossen, den Bausatz für eine industrielle Produktion zu überarbeiten, als Ausgabe 2 neu herauszugeben und über einen externen Vertriebspartner zu vermarkten.  Rückfragen bitte vorläufig an Diese E-Mail-Adresse ist gegen Spambots geschützt! JavaScript muss aktiviert werden, damit sie angezeigt werden kann. .

Ausgabe 2 diese Bauanleitung und Beschreibung steht unten zum Download bereit.
Während einer Übergangszeit kann auch noch die alte Version 1.2 heruntergeladen werden.



Text: Jürgen Lantermann


Herunterladen:
DateiAusgabeDateigröße
Diese Datei herunterladen (Projekt Zg3 Bauanleitung u Beschreibung V1.2.pdf)Projekt "Zg3" Bauanleitung und BeschreibungV1.21388 Kb
Diese Datei herunterladen (Projekt Zg3 Bauanleitung u Beschreibung V2.0d.pdf)Projekt "Zg3" Bauanleitung und BeschreibungV2.01218 Kb
